Расчет нормативов ПДС

Сф — фоновая концентрация загрязняющего вещества в водотоке выше выпуска сточных вод, г/м3;

k — коэффициент неконсервативности, 1/сут;

t — время добегания от места выпуска сточных вод до расчетного створа, сут.

n — кратность общего разбавления сточных вод в водотоке.

Кратность общего разбавления равна произведению кратности начального разбавления

nн на кратность основного разбавления no:

n = nн×no

(8)

Начальное разбавление рассчитывается в следующих случаях:

· для напорных сосредоточенных и рассеивающих выпусков при соотношении скоростей речной воды Vр и скорости сточных вод из выпуска Vст.

Vст. ³ 4 × Vр (9)

· при абсолютных скоростях истечения струи из выпуска больше 2 м/c.

Кратность начального разбавления nn рассчитывается по методу Н.Н. Лапшева.

· Исходные данные:

– расход сточных вод q, м3/с;

– диаметр выпуска d0, м;

– количество выпуском N0;

– скорость течения воды в реке (в месте выпуска) Vр, м/с;

– глубина реки в месте расположения выпуска Н, м;

· Алгоритм расчета:

1) Находится скорость на оси струи

V0=Vp+ДV (10)

ДV – превышение скорости речного потока над скоростью на оси струи (задается в пределах 0,1¸0,15 м/с).

2) Определяется скорость истечения сточных вод из выпускных отверстий

Vcт.=4q/pd0N0, м/с (11)

3) Вычисляется параметр m (отношение скоростей)

m=Vp/V0 (12)

4) По номограмме (рис. 1) определяется .

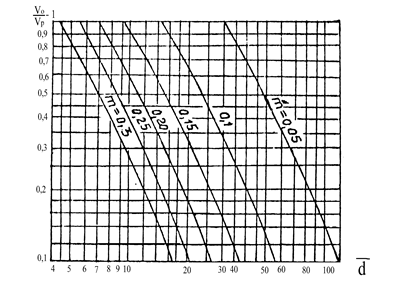

Рисунок 1 - Номограмма для определения диаметра струи в расчетном сечении.

5) Рассчитывается диаметр нестесненной струи в расчетном сечении

, (13)

6) Кратность начального разбавления без учета стеснения струи d<H определяется по формуле:

(14)

7) Кратность начального разбавления с учетом стеснения струи d>H определяется по формуле:

(15)

где определяется по рисунку 2.

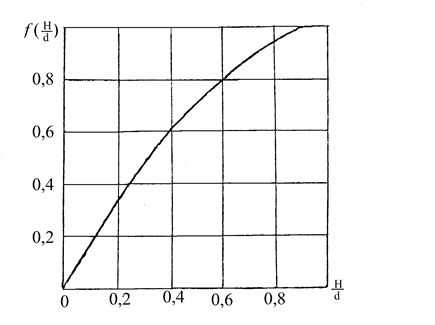

Рисунок 2 - Номограмма для определения поправочного коэффициента

Кратность основного разбавления n0 определяется по методу В.А. Фролова и И.Д. Родзиллера.

· Исходные данные:

‑ расчетный расход в водотоке в фоновом створе, Q, м3/с;

– расчетный расход сточных вод в выпуске, q, м3/с;

– скорость водотока при расчетном расходе, Vср, м/с;

– глубина водотока при расчетном расходе, Н, м;

– расстояние от выпуска до контрольного створа по прямой, Lп, м;

– расстояние от выпуска до контрольного створа по фарватеру, LФ, м.

· Алгоритм расчета:

1) Определяется коэффициент смешения:

(17)

где:

a – коэффициент, учитывающий гидравлические условия в реке;
