Высотная схема очистной станции

Высотная схема позволяет установить соотношение между уровнями воды во всех основных сооружениях очистной станции и определить необходимый напор насосной станции первого подъема (НС‑1). Движение воды по сооружениям станции предусматривается самотечное, а технологических стоков – самотечно-напорное. При выборе месторасположения сооружений и станции в целом необходимо максимально использовать естественный уклон местности.

Составление высотной схемы начинают с резервуара чистой воды (РВЧ), расположенного на территории ВОС, отметка воды в котором принимается ± 0,5 м относительно поверхности земли (см. задание). Отметки остальных сооружений определяют последовательным суммированием отметки волы в предыдущем сооружении и потерь напора в самих сооружениях и соединительных коммуникациях, ориентировочные значения которых принимаются по рекомендациям п. 6.219 [2] и затем уточняются расчетом.

Таблица 2 – Ориентировочные потери напора в сооружениях и коммуникациях

В сооружениях

Потери напора, h, м

В коммуникациях

Потери напора, h, м

в гидравл. смесителях (С)

0,5–0,6

С→О

0,3–0,4

в осветлителях со вз. ос., отстойниках (О)

0,7–0,8

О→СФ

0,5–0,6

в скорых фильтрах (СФ)

3–3,5

СФ→РВЧ

0,5–1,0

Высотная схема приводится в РПЗ проекта, на листе формата А4 или выносится на ватман (по заданию руководителя) и представлена на рисунке 2.

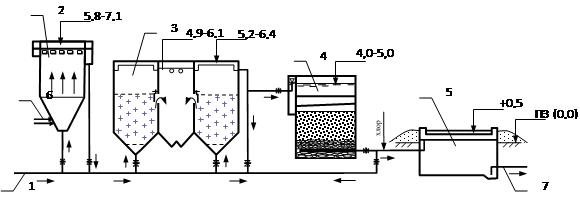

1 – подача исходной воды от НС-I; 2 – смеситель гидравлического типа; 3 – осветлитель с взвешенным осадком; 4 – скорый фильтр; 5 – резервуар чистой воды; 6 – ввод реагентов; 7 – подача воды потребителям.

ПЗ – отметка поверхности земли (см. задание).

Рисунок 2

– Высотная схема водопроводной очистной станции (выполнена в относительных отметках).
