Масса поглощаемого вещества и расход поглотителя

Массу кислых газов (КГ), переходящих в процессе абсорбции из газовой смеси (Г) в поглотитель за единицу времени, находят из уравнения материального баланса:

(3.2)

где L, G – расходы соответственно чистого поглотителя и инертной части газа, кг/с; - начальная и конечная концентрация кислых газов в поглотителе (метанол) кгКГ/кгМ; - начальная и конечная концентрация кислых газов в природном газе, кгКГ/кгГ.

Выразим составы фаз, нагрузки по газу и жидкости в выбранной для расчете размерности.

(3.3)

где ρоу = 0,724 кг/м3 – средняя плотность природного газа при нормальном условии.

Получим:

Конечная концентрация примесей в поглотителе обуславливает его расход (который, в свою очередь, влияет на размеры как абсорбера, так и десорбера), а также часть энергетических затрат, связанных с перекачиванием жидкости и ее регенерацией. Поэтому выбирают исходя из оптимального расхода поглотителя /5/. Для нефтехимических производств расход поглотителя L принимают в 1,5 раза больше минимального Lmin /21/. В этом случае конечную концентрацию определяют из уравнения материального баланса, используя данные по равновесию, в соответствии с рисунком.

(3.4)

В данном случае линия равновесия показывает связь между концентрациями распределенного вещества в фазах и выражается уравнением прямой

т.к. Р = const и t = const /19, 21/.

Из уравнения (3.4) следует:

где - концентрация Н2S в жидкости (метаноле), равновесная с газом начального состава.

Уравнение прямой, выражающее зависимость между рабочими концентрациями, называемое рабочей линией процесса, находится из уравнения материального баланса /19, 21/.

(3.5)

Интегрируя уравнение (3.5) в пределах от начальных до конечных концентраций и , получим

(3.6)

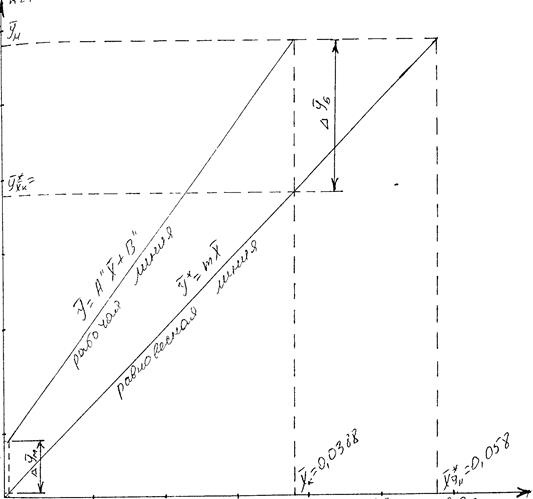

Рисунок 9. Зависимость между содержанием кислых газов (Н2S) в природном газе и поглотителем метанолом при минус 45оС.

Из уравнения (3.6) получим соотношения между весовыми потоками распределяющих фаз:

(3.7)

Рисунок 10. Схема распределения концентрации в газовом и жидкостном потоках в абсорбере

Интегрируя уравнение (3.5) в пределах от начальных до текущих и , получим:
